二手胶印机翻转印刷配置怎么读：钳式叼牙、液压夹紧与咬口误差验收判据

同一台多色机，能不能一气呵成把正面和背面一次印完，差别往往就在有没有翻转印刷（Perfecting）配置。二手机市场上，带翻转单元的机型通常比同款单面配置贵出一截，但翻转滚筒、储纸滚筒和液压夹紧系统恰恰是买家最容易看漏的验机盲区——单面试印一切正常，切到双面模式后咬口漂移、掉纸报警频发的问题，交完钱才发现就晚了。本文以海德堡 XL106 这类全自动翻转平台与罗兰 700 双面印刷装置为例，把翻转配置的结构原理、单双面转换链路、咬口误差规律和保养痕迹核验一次讲透。

• 翻转滚筒用钳式叼牙在储纸滚筒纸张的后边缘接纸，牙排由19副牙片组成，每副含固定牙片与弹簧加压牙片；单面模式下它退回普通传纸滚筒角色。
• 单面与双面模式转换由三路液压夹紧（双齿轮、储纸滚筒、扇形齿圆盘，开夹压力均须大于100巴）加气动棘爪加翻转电机离合器协同完成，第一步是伺服电机把咬口尺寸调到居中。
• 钳式牙在单面位置少叼0.3毫米，转到双面位置后会反向多叼0.3毫米，传给压印滚筒时咬口误差放大到0.6毫米——单面调好的牙排，双面误差翻倍。
• 牙排高度理论标称105毫米或67毫米，滚筒安装面刻有生产偏差数字：刻+4表示实际距离104.96毫米，调整目标相应变为67.04毫米。
• 罗兰700双面装置要求每8个操作小时润滑单面印刷轴与第二面印刷轴的小齿轮，每200个操作小时清洗风箱、吸吹风板和纸挡规杆——保养记录缺项就是压价的硬理由。

翻转配置的结构怎么读

现代单张纸胶印机的全自动翻转系统通常由两个核心滚筒构成：一个是双倍径的储纸滚筒，用于适应幅面变化并在翻转瞬间暂存纸张；另一个是带钳式叼牙系统的翻转滚筒，筒身单径、表面粗镀铬。为保证翻面后的纸张平稳输送，配置上还会看到双吹气杆、输纸观测传感器和文图利导纸板这类辅助件。买机时先确认这两只滚筒的配置真伪：有的机器只是多了几组传纸滚筒，并不具备真正的翻转能力，铭牌与机械结构要对照着看。

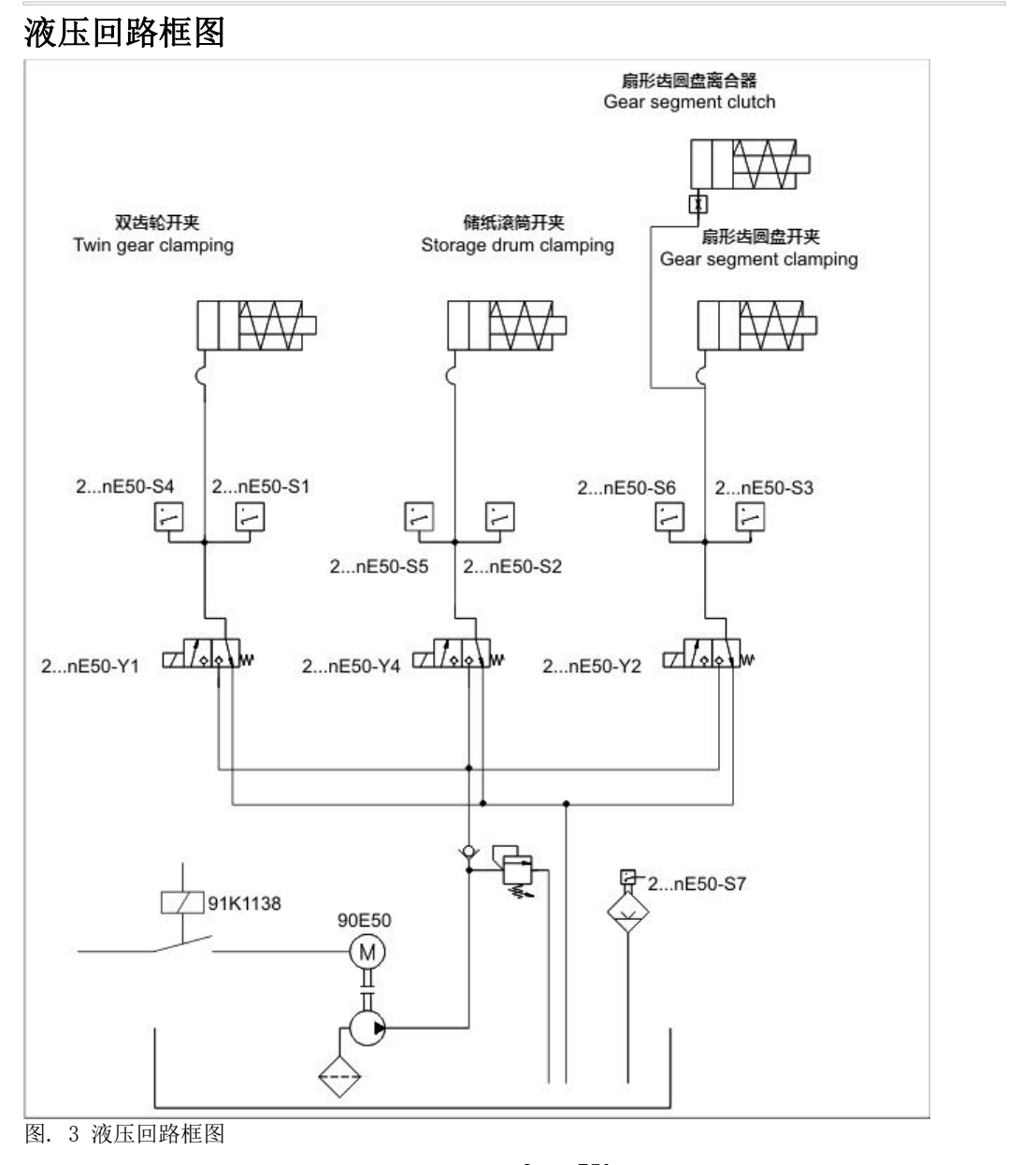

液压侧同样有明确的判据。翻转夹紧系统配压力增强单元，三路低压监测点在压力低于10巴时向控制系统报警；双齿轮、储纸滚筒、齿盘三条开夹管路的压力则必须各自达到100巴以上才允许开夹动作；液位传感器持续监控增压单元油量。现场验机时，让卖家把机器在单双面之间来回切换几次，观察液压单元建压速度、管路渗油和报警历史，比看外表漆面有用得多。

单双面转换链路与常见故障位

以全自动翻转平台为例，从单面切到双面的顺序是固定的：操作者在印刷物料菜单里选择双面切换并二次确认后，控制系统先驱动传动面与操作面两台咬口调节伺服电机（1M63、1M64）把咬口居中；随后激活气阀解锁翻转滚筒棘爪；牙排位置传感器分别反馈单面位置（端口100）与双面位置（端口101）的开关板状态；最后翻转电机离合器吸合，把翻转电机连到储纸滚筒齿轮上完成定位。整个链路里，掉纸审查传感器（端口97）在双面模式下持续监测储纸滚筒与翻转滚筒之间的纸张传递，纸丢了立即报警；三只同步监测器分别盯翻转滚筒旋转圆盘缺口、储纸滚筒感应板和压印传纸滚筒分段盘，任何一个信号丢失都会中断转换。

二手机上这套链路的常见故障位有三处：棘爪气缸活塞位置传感器失准导致棘爪无法靠合；离合器光耦合器老化使翻转电机偶发失连；检修孔护罩开关接触不良造成系统误判门未关闭而拒绝转换。试机时不要只做一次转换，至少完整来回三次，每一步的状态指示都应在屏幕上按顺序出现。

咬口误差的双倍放大效应

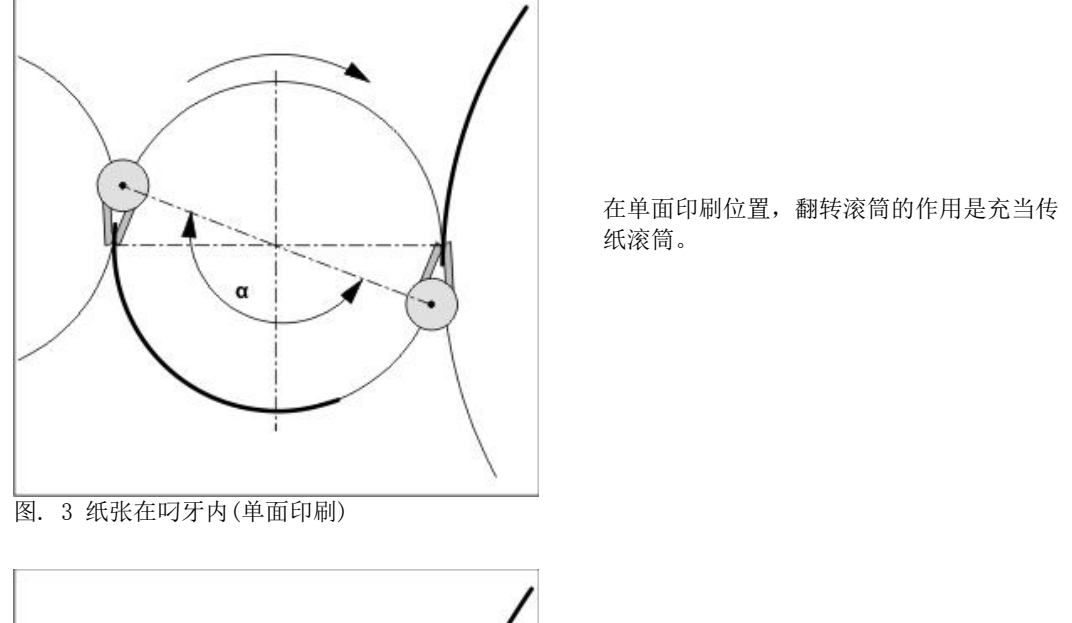

这是翻转配置验收里最反直觉的一条。钳式叼牙叼纸期间保持恒定的闭合角，如果单面位置下叼牙比交接点前偏了角度β，闭牙变晚、咬口变小；但转换到双面位置后，同样的偏差方向相反，钳式牙会更早到达交接位置、多咬β角度，传给压印滚筒时咬口累计增加两个β。换句话说，单面位置钳式牙少叼纸0.3毫米，双面位置就会多叼0.3毫米，纸张到压印滚筒上咬口增加0.6毫米。因此验收带翻转的机器，必须在单面、双面各印一版，分别测量咬口一致性，不能拿单面试印结果代替双面判定。

牙排调整的刻字规则

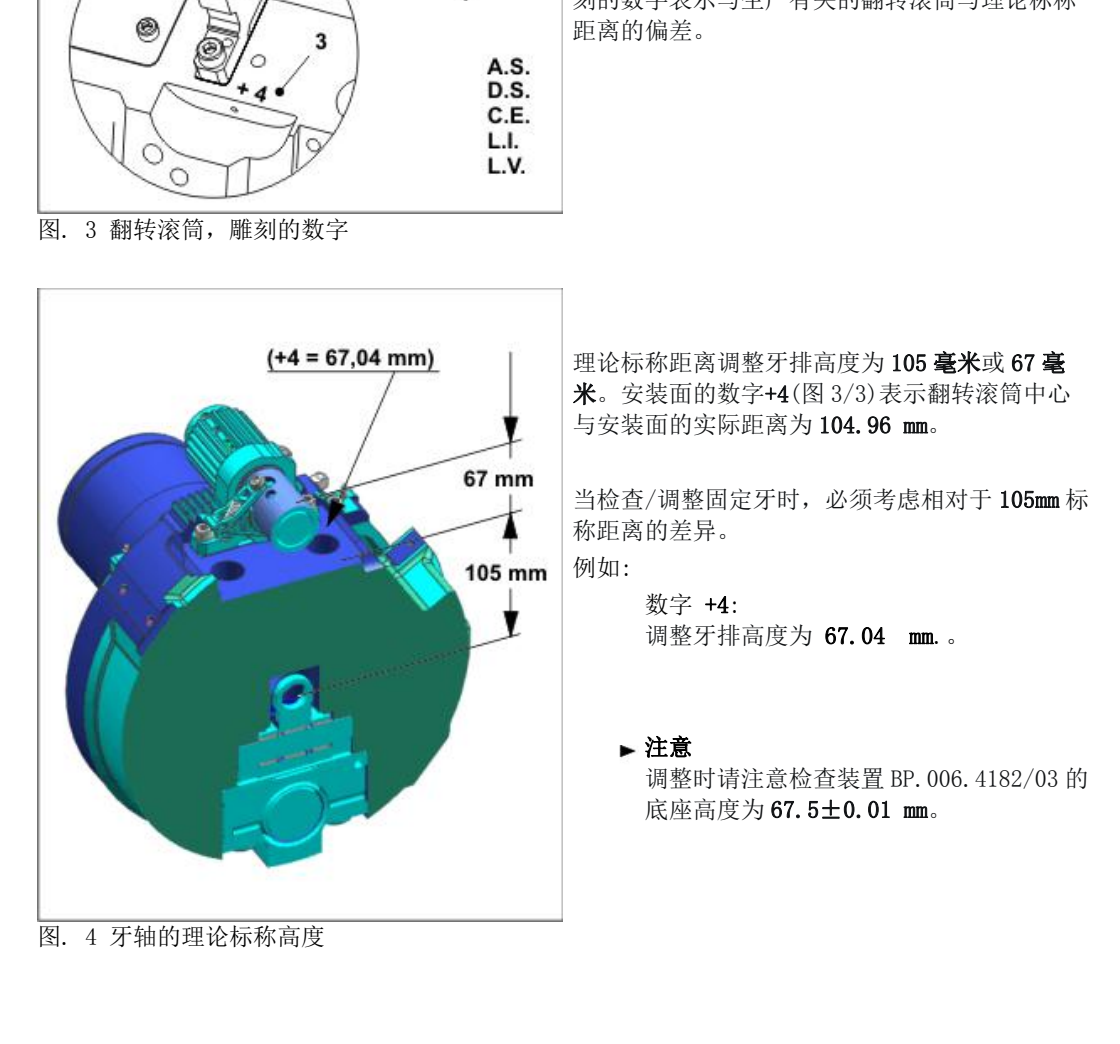

翻转滚筒牙排的高度基准是105毫米或67毫米，但每台机器的滚筒都存在与生产相关的微小偏差，厂家把它直接刻在安装面与枕块旁。刻字+4的含义是滚筒中心到安装面的实际距离为104.96毫米，此时检查调整牙排高度就应取67.04毫米而不是死套67毫米；周向对齐同理，凹槽与牙排支撑管之间的标称距离36.50毫米，刻+2则实际为36.48毫米。专用检查装置的底座高度公差控制在67.5±0.01毫米。买家若想自查牙排状态，先找到这些刻字再谈数据，否则量出来的偏差可能只是机器自己的正常基准。牙排由19副牙片组成，固定牙由传动面齿轮带动，外轴由操作面齿轮带动弹簧加压牙片，两侧齿轮箱的异响与旷量同样要列入检查项。

保养周期与压价谈判

双面印刷装置有独立的保养节奏，以罗兰700的维护规范为例，按操作小时分成五档：

自动油泵使用粘度28000至30000平方毫米每秒的特殊润滑脂类产品，年度用量视机型在3升至4升之间。查保养记录时重点核对8小时与200小时两档的执行痕迹：吸吹风板积粉、纸挡规杆干涩，说明日常保养长期欠账，后续牙片与凸轮滚柱的磨损只会加速。

常见误判与验收清单

最常见的误判有三个。其一是把单面试印当全部依据，忽略咬口双倍放大效应，接手后双面活件套印一直差半根线。其二是把翻转模式下的偶发掉纸当成纸张问题，实际是掉纸审查传感器灵敏度漂移或文图利导纸板积垢，清洁校准即可恢复，不必大修。其三是忽略液压油位与渗油，压力增强单元液位报警被人为旁通后，开夹压力不足会直接在滚筒夹紧面上留下拉伤，那是修不起的硬伤。建议的验收动作：单双面各印一版量咬口、完整转换三次看状态指示、检查三路100巴开夹压力与液位报警功能、核对8与200小时保养记录、盘车听两侧齿轮箱异响。

结论：带翻转印刷的二手机不是不能买，而是必须按翻转系统的逻辑验机——双倍径储纸滚筒与钳式叼牙的结构真实性、三路液压夹紧的压力健康度、单双面咬口的双倍误差规律、以及8小时与200小时两档保养痕迹，五项核完再谈价格，才能把翻转单元的价值真正拿到手。
