海德堡速霸CD102橡皮布张力异常怎么查？从套印漂移到维修判断的现场诊断流程

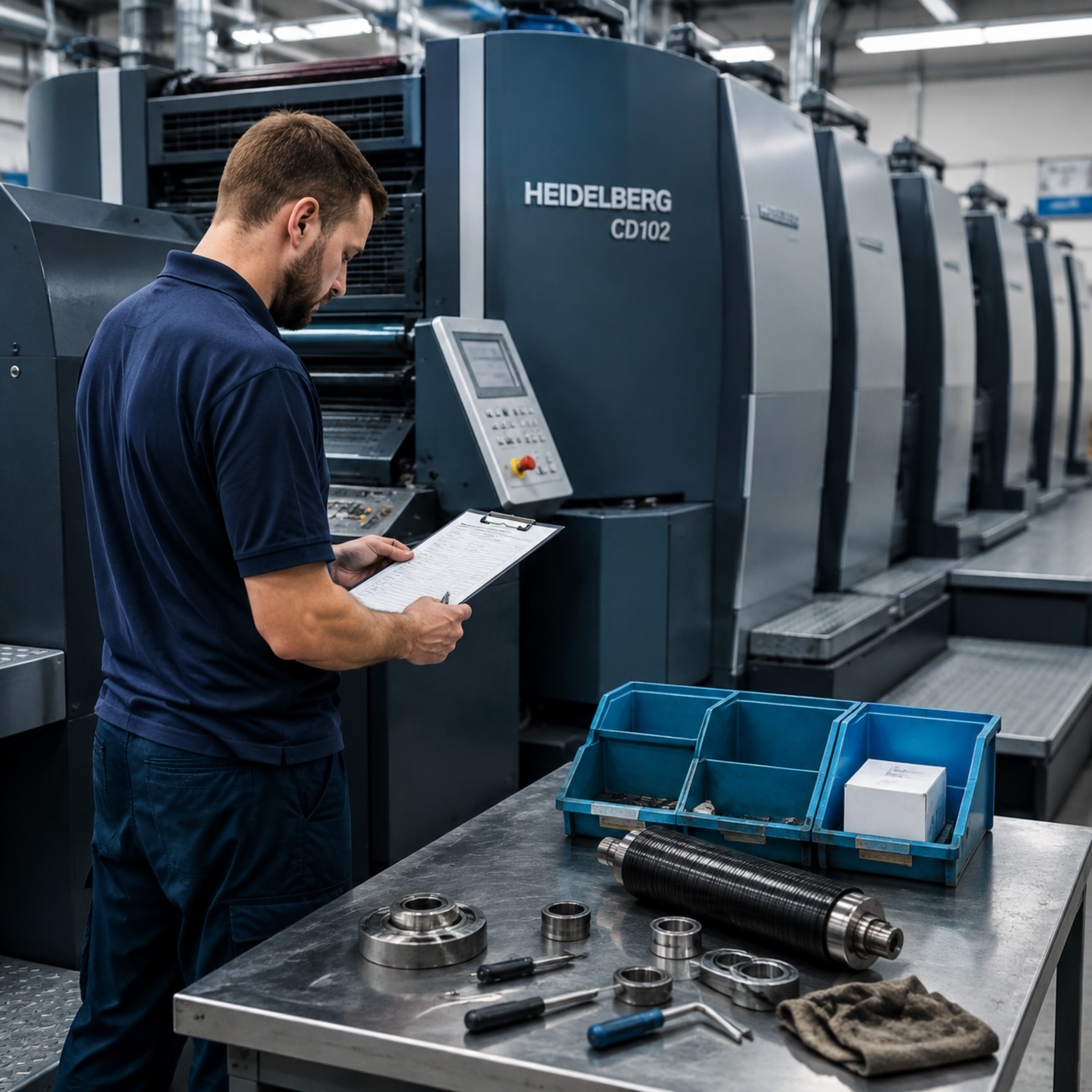

先分清：套印漂移还是橡皮布传递不稳定
海德堡速霸 CD102 出现套印不准时，现场常见的第一反应是修改套印补偿。但如果故障根源是橡皮布张力不均、表面堆墨或压印接触状态异常，参数补偿只能暂时掩盖问题，机器运行一段时间后还会重新漂移。
典型表现包括：同一张纸前后位置逐渐变化、某一色组出现局部重影、实地版面边缘发虚，或者停机清洁后短时间恢复、连续生产后再次恶化。先记录漂移方向、发生色组、纸张规格和速度变化，再开始拆查。
本文图片为生成图片/示意现场，用于说明检查位置和作业环境，不冒充真实客户现场。
一、第一步先做安全停机和现象复现
- 按设备安全规程停机，关闭相关驱动和气源，确认滚筒完全停止后再接近滚筒间隙。
- 保留一张故障样张，并在纸张边缘标记机向、印刷顺序、发生套印偏差的色组。
- 以低速做短距离试印，分别记录冷机、稳定运行和升速后的套印变化。
- 不要在机器运转时用手触摸橡皮布、压印滚筒或刮除堆墨。
如果漂移只在升速后出现，优先怀疑张力、压印接触、纸张输送或热状态变化；如果冷机就固定偏移，则要把版位、滚筒基准和装版状态一起纳入检查。

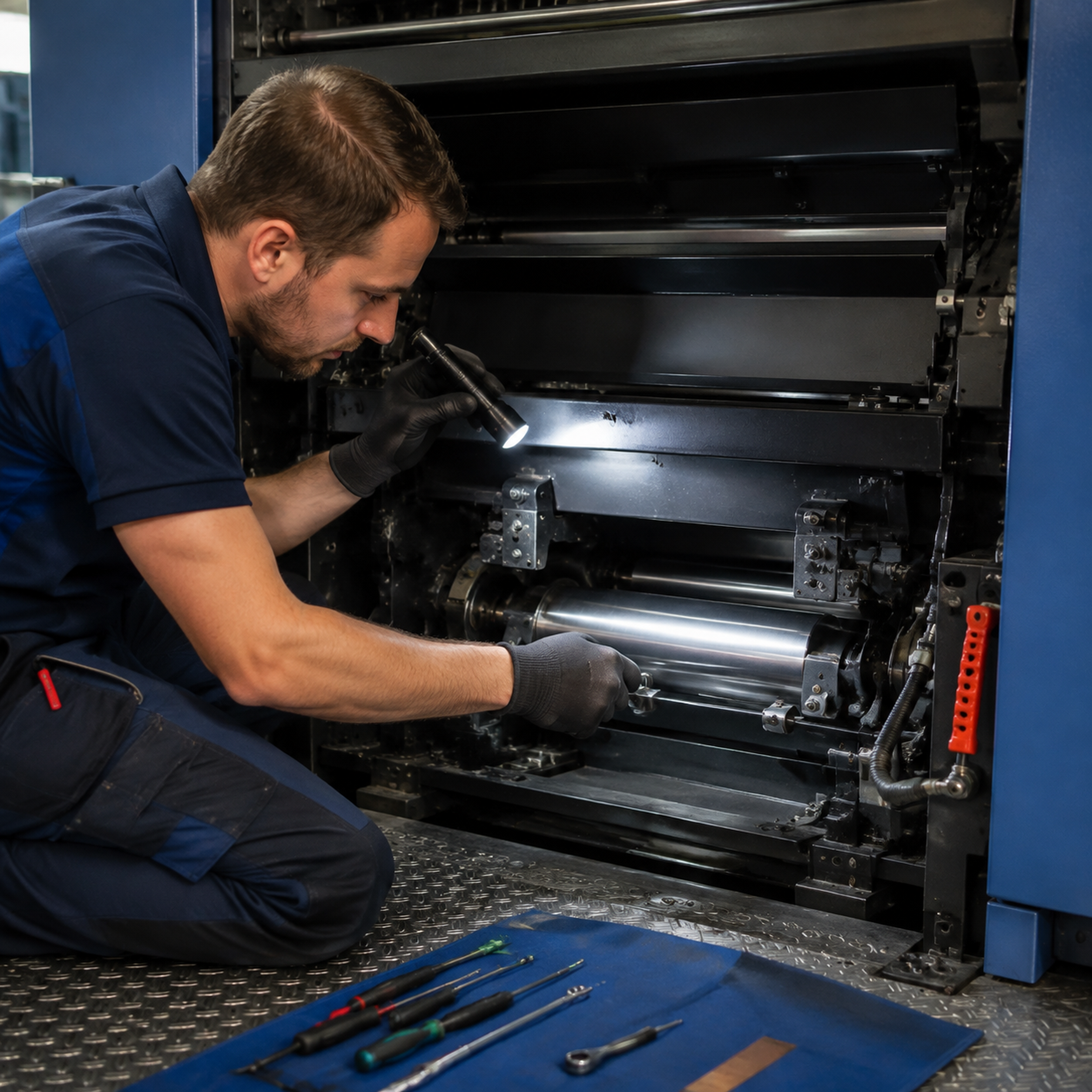

二、橡皮布张力检查：看平整，也要看一致性
橡皮布不能只看“有没有明显松弛”。检查时应沿滚筒轴向和周向观察：边缘是否比中间更松，夹布口附近是否有褶皱，局部是否出现波纹、压痕或油墨堆积。
拆装前记录橡皮布型号、厚度、使用时间和上次更换日期。清洁夹布口与橡皮布背面，确认没有纸粉、硬质颗粒或残留清洗剂。重新张紧时按照设备手册规定的顺序和力矩操作，不能用单侧猛拧的方式“拉平”局部问题。
重点检查三处：
- 夹布条是否完全入槽，固定螺钉是否有松动或滑牙。
- 橡皮布有效印刷面是否有横向拉伸差异、切边毛刺或疲劳变形。
- 橡皮布下是否夹入异物，导致局部压缩量改变。
若张紧后仍有固定位置的重影或局部发虚，不要继续增加张力。过度张紧可能加快橡皮布疲劳，也会改变压印接触条件。
三、排除压印和滚筒表面因素
橡皮布状态确认后，继续检查压印滚筒表面、滚筒沟槽、衬垫和纸张接触路径。压印表面附着硬质纸粉、干墨或清洗不彻底形成的凸点，都会表现为局部套印不稳或图像边缘异常。
检查时使用合适的照明和无尘擦拭材料。不要用金属工具刮滚筒，也不要把不明溶剂直接喷入滚筒沟槽。衬垫厚度和安装位置若被更换过，应与该机型、纸张范围和原厂数据核对，不能凭经验随意增减。
同时观察纸张是否在进入压印区前已经发生横向摆动。纸张含水率、翘曲、静电、叼口边状态和前规/侧规动作，都可能造成看似“橡皮布问题”的套印漂移。
四、用试印结果决定维修方向
完成清洁和复位后，先用稳定纸张做低速试印，再逐步恢复生产速度。建议至少保留三组样张：低速、正常速度和升速后的样张，并在同一位置测量套印变化。
如果低速和正常速度都稳定，升速后才逐渐漂移，应继续检查橡皮布疲劳、滚筒轴承间隙、压印压力和纸张输送稳定性。如果所有速度都固定偏移，则优先复核装版基准、版位、衬垫和滚筒圆周状态。
如果清洁后立刻恢复但很快复发，应把“污染源”列为主线：油墨干结、润版液状态、纸粉积累、清洗剂残留或橡皮布表面老化。单纯重新校准套印，通常不能解决复发问题。
五、现场维修判断和安全注意事项
橡皮布、衬垫或夹布部件需要更换时，先确认零件规格和设备手册要求，记录拆前位置，再进行拆卸。涉及滚筒间隙、轴承、偏心套、压印压力或安全联锁的调整，应由具备资质和经验的维修人员执行。
每次处理后记录故障表现、检查项目、调整量、试印结果和最终更换件。连续三次出现相同位置漂移时，应停止“微调式”处理，转为系统检查，并保留样张和测量数据供后续判断。
最后提醒：印刷设备维修资料只能作为辅助参考，不能替代海德堡最新版手册、现场测量和合格技术人员判断。
---
