小森印刷机飞达风泵维护与故障预防：从过滤器到石墨片的系统保养
飞达吸纸不稳、双张增多、侧吹风变弱，现场人员往往先怀疑吸风嘴、纸张或气路调节。但在小森印刷机上，风泵本体的过滤、散热、石墨片磨损以及联轴器装配状态，同样会直接改变吸吹风性能。风泵不是“能转就不用管”的附件，而是输纸系统稳定性的动力源。
本文以小森机常见的干式旋片式压力真空泵和侧流式鼓风机为对象，建立一套适合车间点检、周期保养和维修复核的工作方法。涉及拆解、轴承和石墨片更换的作业，应由经过培训的维修人员执行，并以现场设备配置和制造商要求为最终依据。
一、先分清泵型，再确定维护重点
小森印刷机上的风泵主要承担三类功能：飞达吸纸需要稳定真空，分纸和侧吹需要稳定压力，部分机型还需要一台同时具备吸气与排气能力的压力真空复合泵。不同结构的故障表现相似，但保养重点并不相同。
| 类型 | 典型应用 | 主要检查对象 | 常见异常 |
|---|---|---|---|
| 干式旋片真空泵 | 飞达吸纸 | 空气滤清器、石墨片、轴承、密封 | 真空度下降、噪声增大 |
| 干式旋片压力泵 | 分纸、侧拉规吹风 | 调压阀、滤芯、联轴器 | 吹风不足、压力波动 |
| 压力真空复合泵 | 飞达头吸吹风 | 两侧调节阀、石墨片、密封圈 | 吸吹转换异常、漏气 |
| 侧流式鼓风机 | 飞达侧吹或机组吹风 | 进风过滤、叶轮、散热 | 叶轮卡阻、温升过高 |
以DVT3.80这类复合泵为例，泵体、偏心转子和石墨滑片共同完成气体压缩与输送。转子转动时，滑片在离心力作用下贴合气缸内壁，形成周期变化的工作腔。只要滑片磨损、安装方向错误或转子端面间隙异常，风量和压力就会明显变化。
二、建立按小时和工况执行的保养周期
风泵保养不能只看日历，还要结合纸粉浓度、工作班次、环境温度和负载变化。建议将点检分为日常、周度、月度和小时周期四个层级。
| 项目 | 建议周期 | 执行内容 |
|---|---|---|
| 外观与声音点检 | 每班 | 检查异常振动、异响、漏气、温升和固定件松动 |
| 风泵滤芯清洁 | 每周 | 清除纸粉和粉尘，确认滤芯没有破损、变形 |
| 底部滤芯清洁 | 每月 | 拆下清洁，检查是否受潮、堵塞或装反 |
| 冷却通道清洁 | 每500小时 | 清除壳体、风扇和散热通道积尘 |
| 石墨片首次检查 | 运行3000小时后 | 测量磨损量，检查端面、滑槽和转子状态 |
| 石墨片后续检查 | 每1000小时 | 根据磨损速度决定更换窗口 |
| 指定润滑点补脂 | 每1000小时 | 使用适配润滑脂，避免过量加注 |
DVT3.80的石墨片宽度小于26毫米时，应安排更换。这个数值是更换判断的底线，不宜把“还能运行”当作继续拖延的理由。石墨片过度磨损后，泵的密封效果下降，粉尘增多，最终可能造成吸力不足、排气温度升高和转子工作面异常磨损。
三、过滤器维护：不要把灰尘吹进泵腔

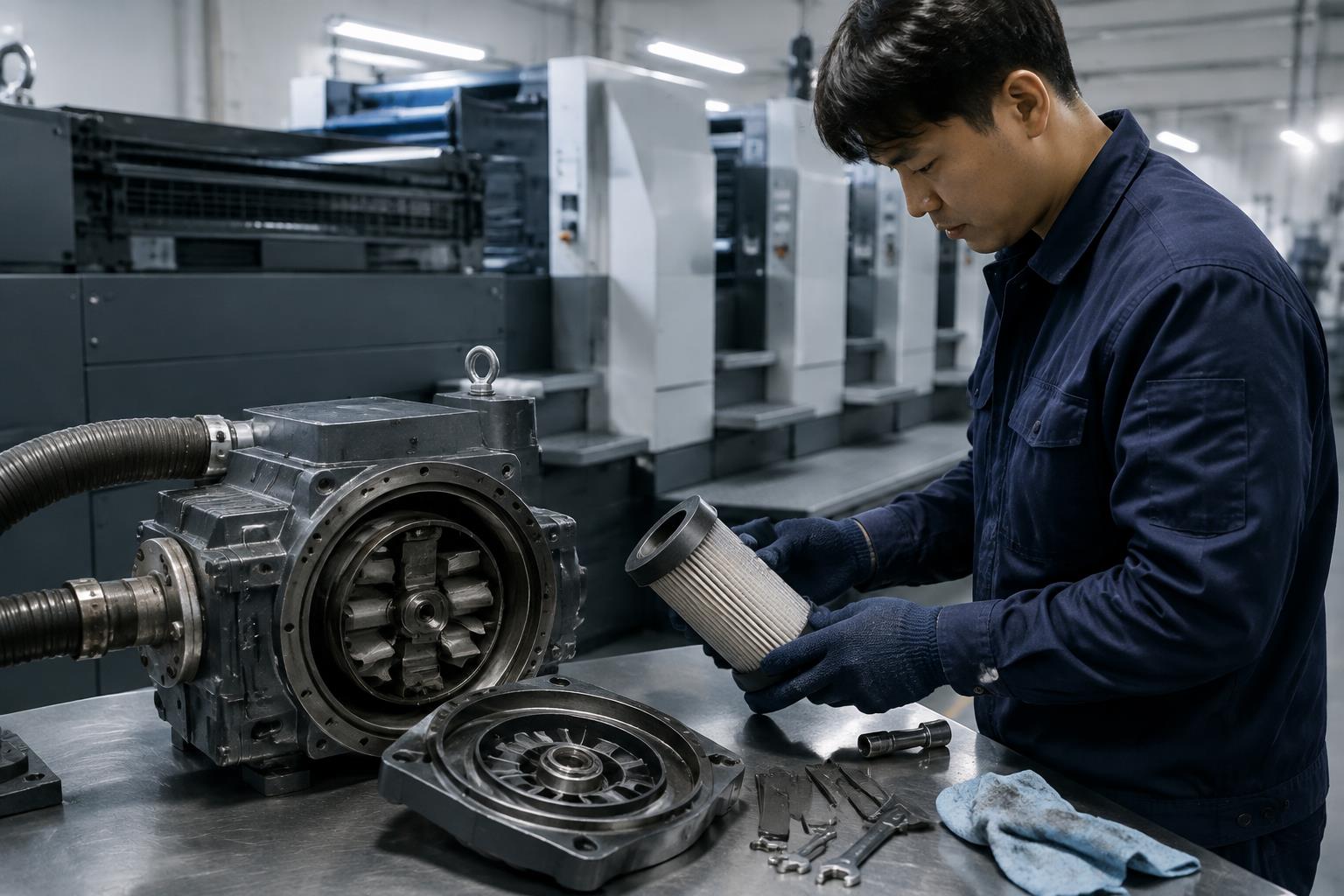

过滤器是最容易被忽视、却最容易引发连锁故障的部件。清洁时首先要确认气流方向和过滤器位置，再用吸尘方式或低压、定向清洁方法去除表面粉尘。对于侧流式鼓风机，取出进风过滤器时，严禁把气枪直接对着过滤器室内部吹扫。这样做会把残留颗粒推向叶轮，短期内看似干净，运行后却可能出现叶轮卡阻。
过滤器复装时要检查三点：
- 滤芯是否完全落座，密封边缘有没有卷曲或夹伤。
- 多个滤芯是否按原位置安装，特殊颜色或方向标识不得颠倒。
- 清洁后是否彻底干燥，潮湿滤材会增加流阻并加速内部腐蚀。
若清洁后吸力仍不足，不要马上调大压力或真空设定。应先检查滤芯堵塞、进气软管折弯、接头漏气和泵体温升。强行提高设定，可能掩盖根因并加重电机和泵体负荷。
四、复合泵拆装的四个关键控制点
1. 调节阀活塞方向
压力阀和真空阀的活塞安装方向不同，不能凭外观或记忆判断。拆卸前应拍照、做标记，回装后手动检查活塞动作是否顺畅。方向装反时，可能表现为吸风正常而吹风不足，也可能出现调节范围变窄、压力波动或启动困难。
2. 石墨片方向与高度
更换石墨片时，必须保持正确方向，并确保石墨片不得高出转子端面。装入后用手缓慢转动转子，确认没有卡滞、金属摩擦声或局部阻力。若发现滑片无法自由滑动，应检查滑槽内粉尘、毛刺和残留碎片，不要通过强行敲击解决。
3. 转子与气缸端面间隙
转子装入气缸后，气缸端面应高于转子端面，并保留必要间隙。间隙过小会造成热态摩擦，间隙过大则会导致内泄漏增加。组装时应使用合适的专用工具和测量方法，不能只凭手感判断。
4. 联轴器距离与同轴状态
联轴器装配后，要分别测量泵侧和电机侧距端盖的距离，电机侧尺寸应小于泵侧尺寸，避免联轴器底部接触摩擦。试运转时重点观察启动电流、振动、温升和声音。若出现周期性摩擦声，应立即停机复核，不要通过延长试运行来“磨合”。
五、侧流式鼓风机要把散热放在第一位
侧流式鼓风机没有旋片式泵那样的滑片维护重点，但对进风洁净度和周围温度更敏感。风泵周围环境温度应控制在45℃以下，安装位置要留出足够的进、排风空间，不能被纸箱、抹布或临时管线遮挡。
温升异常时，应按以下顺序排查：
- 断电后检查外壳、风扇和散热通道是否积尘。
- 检查进风过滤器是否堵塞，确认软管没有塌陷或折弯。
- 检查叶轮是否有异物摩擦痕迹，转动阻力是否均匀。
- 检查电机轴承和联轴器状态，排除机械负载偏大的可能。
- 重新试机后记录空载与生产状态下的温升变化。
叶轮卡阻通常不是单一部件突然失效，而是粉尘进入、散热不足和长期高负荷共同作用的结果。把过滤器清洁和机房通风纳入交接班检查，比等到风泵完全停转后抢修更有效。
六、从印刷质量反推风泵状态

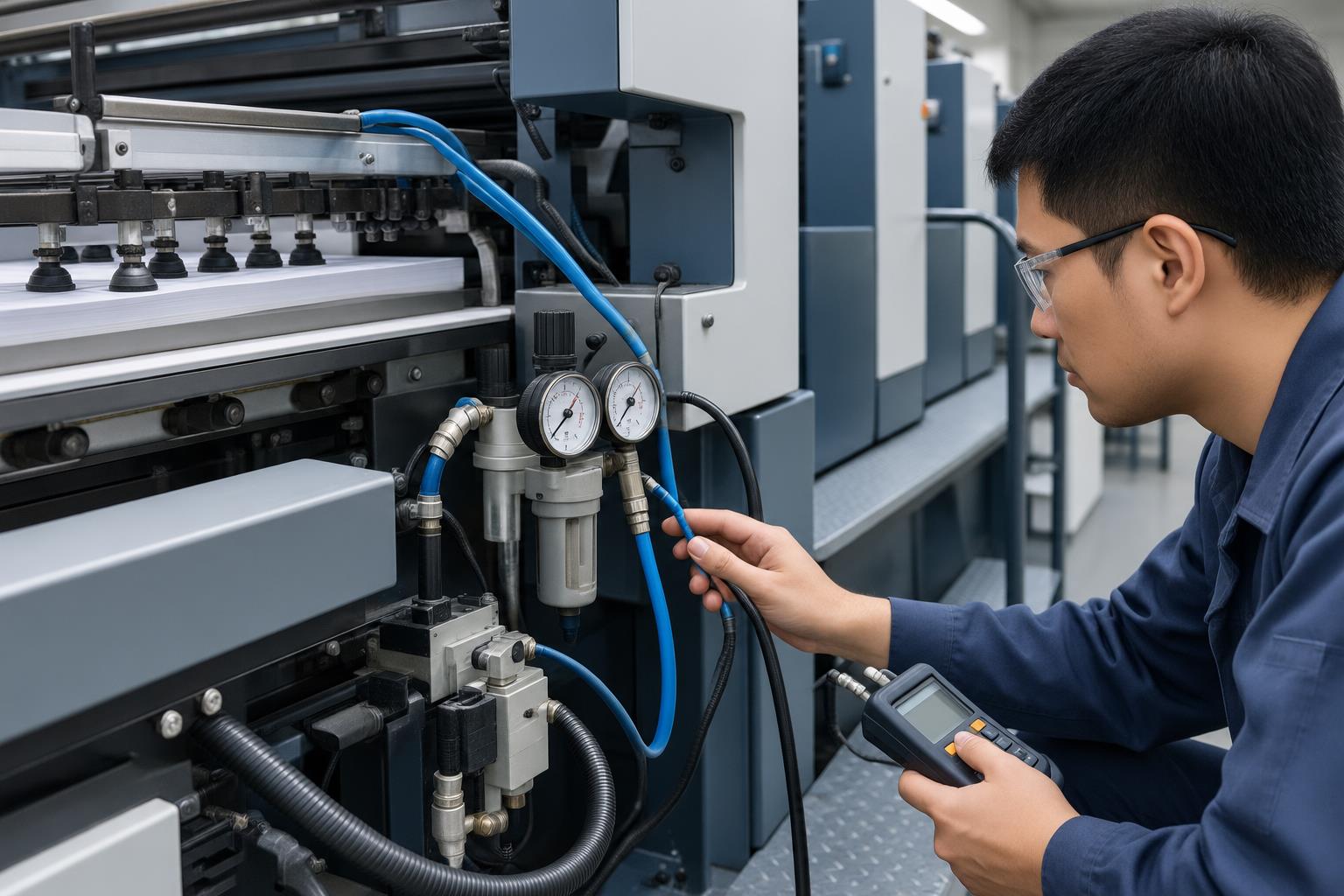

维护人员可以把印刷现场的质量变化作为风泵点检信号。飞达吸纸时出现纸张分离不充分、输纸间隔不稳定，优先检查真空回路和滤芯；纸张在输纸板上运行偏移、侧规响应变慢，应检查侧吹风量、软管密封和调节阀；机组吹风逐渐减弱并伴随温升，则应重点检查鼓风机进风和散热。
| 现场表现 | 优先检查 | 不宜采取的处理 |
|---|---|---|
| 吸纸断续、双张增加 | 真空滤芯、吸风管路、石墨片 | 直接提高真空设定 |
| 侧吹风忽强忽弱 | 调节阀、接头、过滤器 | 反复调节阀芯位置 |
| 风泵温度快速升高 | 散热通道、环境温度、叶轮 | 带故障继续长时间运行 |
| 运转有金属摩擦声 | 联轴器、轴承、转子间隙 | 通过加润滑脂掩盖异响 |
| 复装后出现漏气 | 密封圈方向、端面清洁度 | 重复拧紧而不拆检 |
七、安全与复机验收
所有拆装作业必须先停机、断开主电源并挂牌锁定；涉及压力和真空管路时，要释放残余压力，确认接头无储能后再拆卸。清洁剂、润滑脂和清洗废液应按车间规定管理，严禁让液体进入电机接线盒和控制元件。
复机前应完成以下确认：
- 防护罩、端盖和过滤器已经正确安装，工具和异物全部清出设备内部。
- 气管、软管、电缆和接地线恢复到原位，接头无松脱、漏气。
- 先点动或低负荷试运行，确认转向、声音、振动和温升正常。
- 分别验证吸风、吹风及压力真空切换功能，再投入生产。
- 在维护台账中记录运行小时、检查结果、更换件和复机时间。
结语
小森飞达风泵的稳定性，取决于过滤、散热、磨损控制和装配精度四个环节。把每周滤芯清洁、每月底部滤芯检查、3000小时后的石墨片检查以及复机验收固定成标准动作，就能把许多“突然吸不住纸”“突然吹风不足”的故障，提前转化为可计划的维护任务。对维修人员而言，最有价值的不是一次快速抢修，而是让风泵长期保持可预测、可记录、可复核的运行状态。
